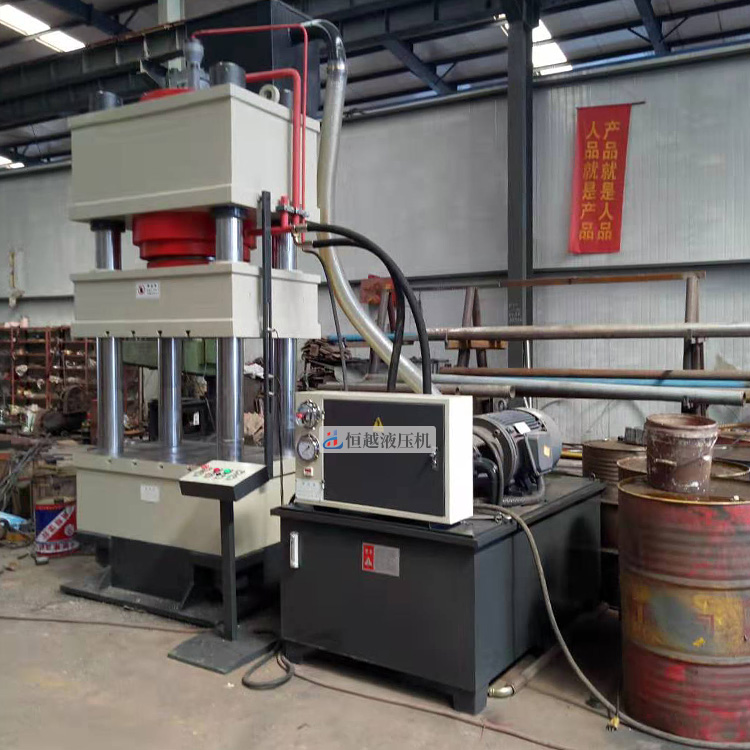

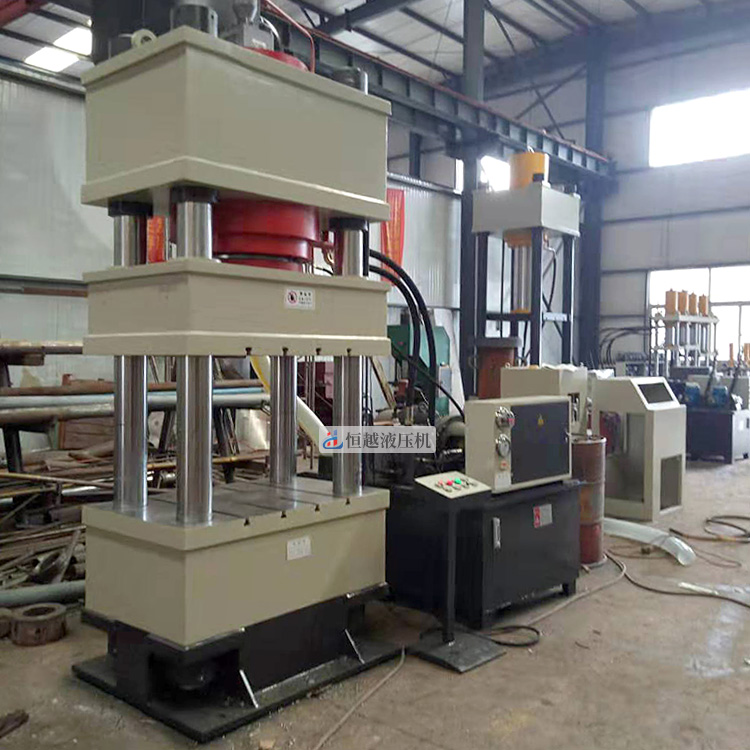

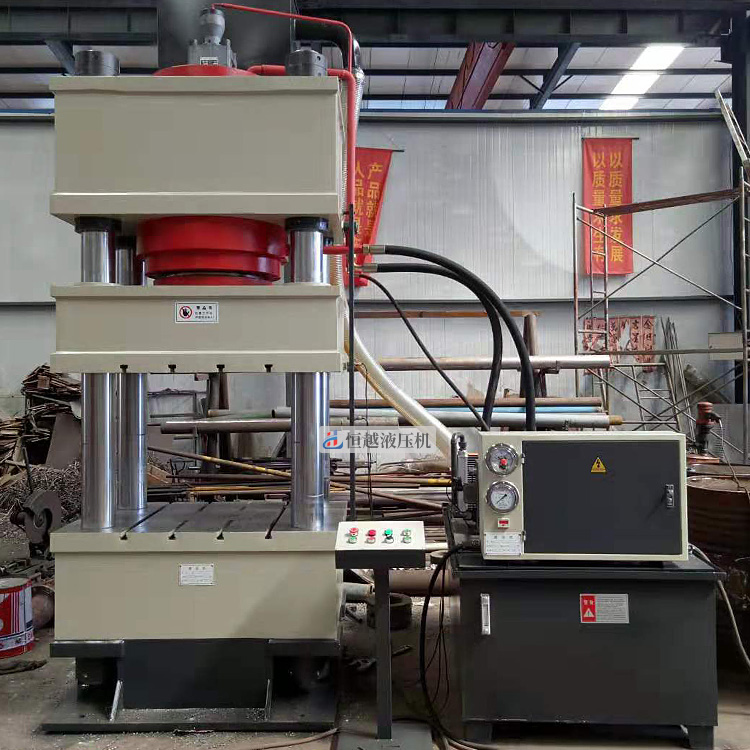

500T三梁四柱液压机
拉伸四柱液压机工作压力、压制速度、行程范围均可根据工艺要求在规定范围内进行调整，可实现定压和定程两种工艺方式，工作台装有顶出装置，除顶出制品外，均可作为液压垫用于拉伸制件的成型工艺。
咨询热线：
189 0632 6136
技术特性
TECHNOLOGY CHARACTERISTICS
1、主机为三梁四柱立式结构，它由机身、主缸、行程限位装置、润滑装置、液压动力系统及电气系统等部件组成，机身是由上梁、滑块、工作台、立柱、锁母、导套等组成，滑块在油缸驱动下沿着四柱上下直线运动。
2、上梁、滑块、工作台采用整体45号铸钢铸造而成具有良好的刚性强度.
3、主柱采用45号圆钢，并作镀铬处理，确保永远不会生锈，滑套（导套）采用耐磨铸铁，内嵌聚四氟乙烯耐磨材料以防止立柱拉伤并具有良好的抗偏载能力，摩擦副的润滑采用手摇式注油泵装置，该泵具有集中润滑供油流畅的特点。
4、液压油缸为活塞式结构，油缸的关键密封选用抗老化和密封惟能较好的国标密封圈，缸体选用45#衍磨管，内孔光洁度好，大型缸体采用45#锻钢件，柱塞为45#圆钢，并进行表面镀铬处理，即防锈又耐磨。
5、液压管路采用冷拔无缝钢管，经焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后进入安装，管路布置清晰、整齐、高压管弯曲半径规范，高低压管有明显的颜色区分，便于维修，通径大于25通径均采用法兰连接，以减少整机漏油的发生。
2、上梁、滑块、工作台采用整体45号铸钢铸造而成具有良好的刚性强度.
3、主柱采用45号圆钢，并作镀铬处理，确保永远不会生锈，滑套（导套）采用耐磨铸铁，内嵌聚四氟乙烯耐磨材料以防止立柱拉伤并具有良好的抗偏载能力，摩擦副的润滑采用手摇式注油泵装置，该泵具有集中润滑供油流畅的特点。
4、液压油缸为活塞式结构，油缸的关键密封选用抗老化和密封惟能较好的国标密封圈，缸体选用45#衍磨管，内孔光洁度好，大型缸体采用45#锻钢件，柱塞为45#圆钢，并进行表面镀铬处理，即防锈又耐磨。
5、液压管路采用冷拔无缝钢管，经焊接、磨光、酸洗、中和、磷化、清沈、吹干、上油等工序后进入安装，管路布置清晰、整齐、高压管弯曲半径规范，高低压管有明显的颜色区分，便于维修，通径大于25通径均采用法兰连接，以减少整机漏油的发生。
| 项目 | 单位 | 500T参数 |
| 公称力 | kn | 5000 |
| 液体压力 | KN | 25 |
| 开口 | mm | 800 |
| 行程 | mm | 600 |
| 工作台尺寸（前后*左右） | mm | 800*1200 |
| 下行速度 | Mm/s | 20-50 |
| 回程速度 | Mm/s | 20-50 |
| 工作速度 | Mm/s | 5-20 |
| 电机功率 | KW | 15 |
| 缸径 | φ | 320 |
| 活塞杆直径 | φ | 280 |
| 油箱容量 | Ml | 600 |
| 立柱直径 | φ | 120 |
| 整机重量 | T | 8-9 |
